天津世纪瑞达通信设备有限公司主要致力于光通信产品的科研、生产、销售服务。主要生产：机柜、配线柜、交接箱、分纤箱、终端盒、接续盒、熔纤盘、以及跳线等电子产品.今天主要跟大家浅谈一下配线架。

简介：

用于终端用户线或中继线，并能对它们进行调配连接的设备。配线架是管理子系统中最重要的组件，是实现垂直干线和水平布线两个子系统交叉连接的枢纽。配线架通常安装在机柜或墙上。通过安装附件，配线架可以全线满足UTP、STP、同轴电缆、光纤、音视频的需要。在网络工程中常用的配线架有双绞线配线架和光纤配线架。根据使用地点、用途的不同，分为总配线架和中间配线架两大类。

总配线架主要功能有：①保安作用。对用户线碰高压或流过大电流均起保护作用；②配线。对任何用户均可选择局内的号码，不同局间的中继线可以选占局内的中继模块，以及根据专线的需要可以连通局间和相关用户线。

中间配线架 简称IDF，是连接电话交换机内部机间出入线的配线架。根据其设置地点可分为总配线架与交换设备的中间配线架和机间配线架两种。

电气性能

1.绝缘电阻：不小于500mΩ

2.耐压强度：DC1000V（AC750V）50~60Hz1分钟

3.接触电阻：不大于20mΩ

机械性能

使用寿命：插入拔次数不少于1000次端子卡线重复次数不少于300次

工作环境

1.工作温度：-10℃~60℃

2.工作温度：10~90%

类别

双绞线配线架

双绞线配线架大多被用于水平配线。前面板用于连接集线设备的RJ-45端口，后面板用于连接从信息插座延伸过来的双绞线。双绞线配线架主要有24口和48口两种形式。

在屏蔽布线系统中，应当选用屏蔽双绞线配线架，以确保屏蔽系统的完整性。

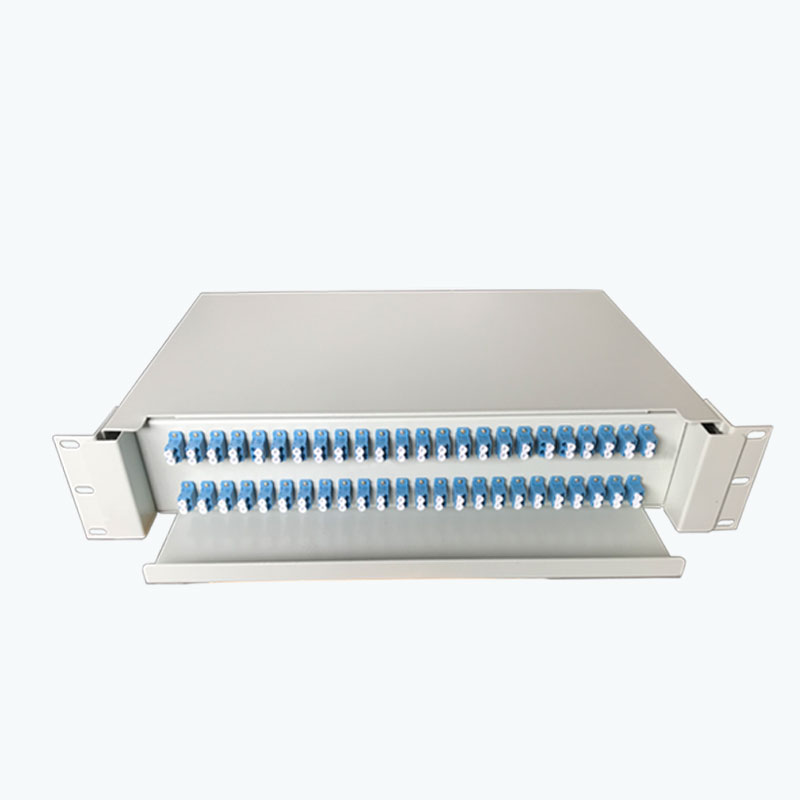

光纤终端盒

光纤终端盒用于终接光缆，大多被用于垂直布线和建筑群布线。根据结构的不同，光纤终端盒可分为壁挂式和机架式。

壁挂式可以直接固定于墙体上，一般为箱体结构，适用于光缆条数和光纤芯数都较小的场所。

机架式可以直接安装在标准机柜中，适用于较大规模的光纤网络。一种是固定配置的终端盒，光纤耦合器被直接固定在机柜中，适用于较大规模的光纤网络。一种是固定配置的终端盒，用户可根据光缆的数量和规格选择相对应的模块，便于网络的调整和扩展。

用途

配线架的定位是在局端对前端信息点进行管理的模块化的设备。前端的信息点线缆（超5类或者6类线）进入设备间后首先进入配线架，将线打在配线架的模块上，然后用跳线（RJ45接口）连接配线架与交换机。总体来说，配线架是用来管理的设备，比如说如果没有配线架，前端的信息点直接接入到交换机上，那么如果线缆一旦出现问题，就面临要重新布线。此外，管理上也比较混乱，多次插拔可能引起交换机端口的损坏。配线架的存在就解决了这个问题，可以通过更换跳线来实现较好的管理。
