通信电源是整个通信系统的重要组成部分，就像人体的心脏一样，电源设备供电质量及供电可靠性，将直接影响整个通信系统及其质量。

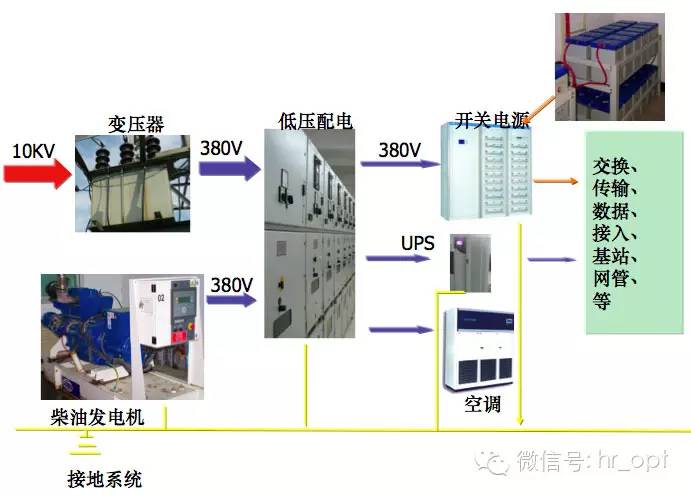

通信电源设备和设施主要包括：交流市电引入线路、高低压局内供配电设备、油机发电机组、整流器、蓄电池组、直流变换器、UPS、以及各种交直流配电屏等，组成一个完整供电系统，合理的进行控制、分配、输送，满足通信设备的要求。

高低压配电系统

高低压配电系统组成和作用

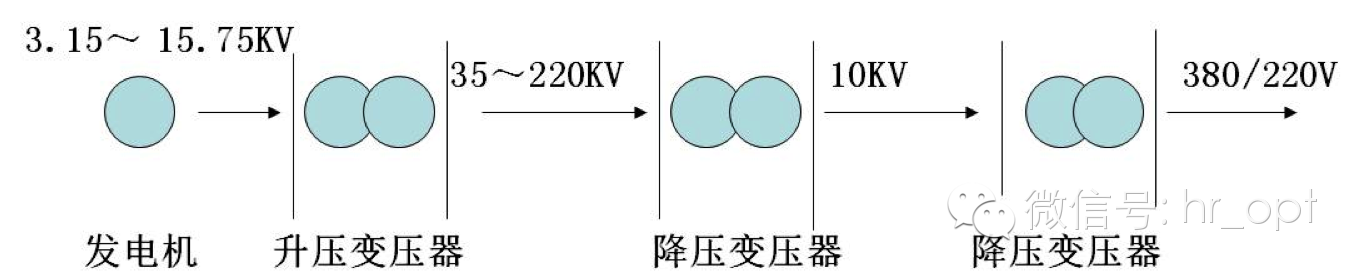

一般通信企业变电站所输入电压为10KV，所以高压传输的电能送到电信企业需要将35KV～220KV高压降至10KV。

高低压配电系统设备作用：将高压(10KV)引入进高压进线柜、计量柜、避雷柜、出线柜至变压器高压侧。

低压配电设备作用：变压器低压侧出线进低压进线柜经电容补偿柜和若干个出线柜，作用是集中和分配电能。

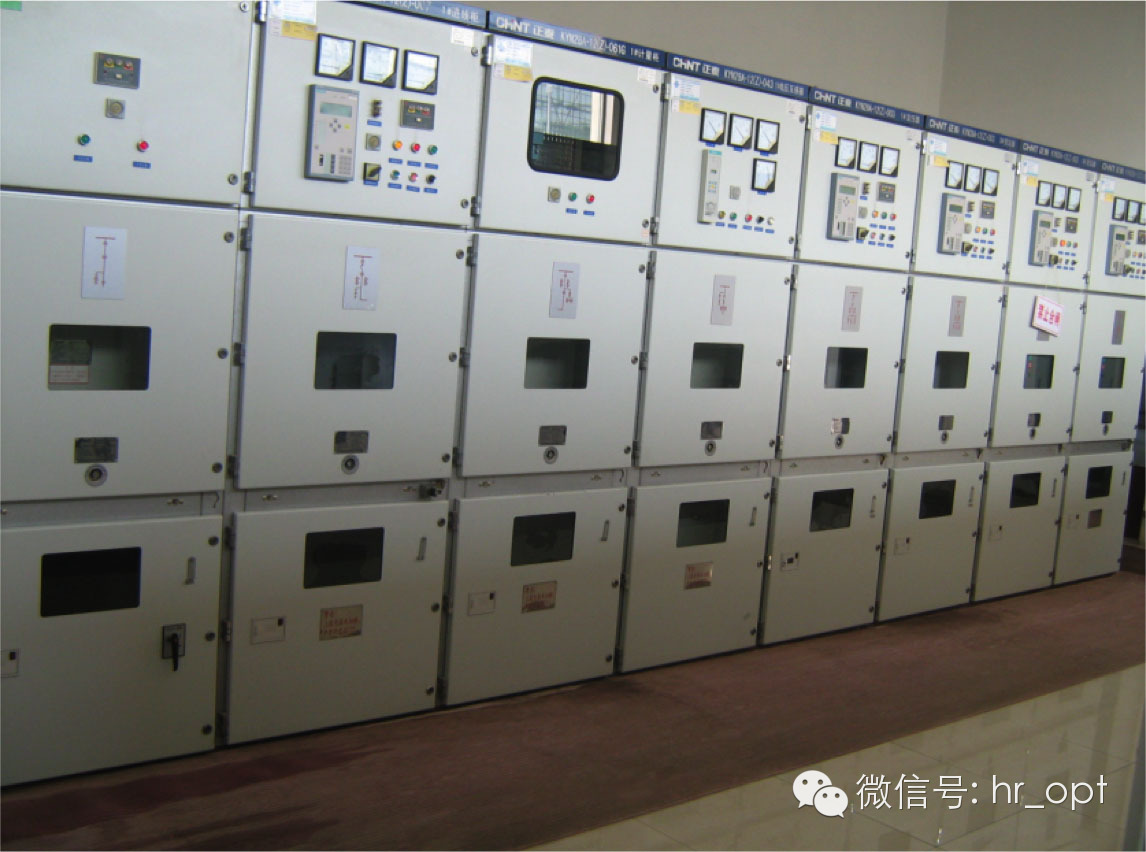

高压配电设备

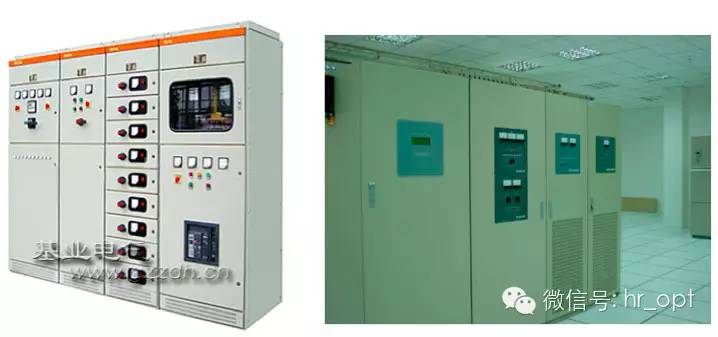

低压配电设备

低压(380/220) 配电柜（屏）/低压开关柜是连接降压变压器、低压电源和交流负载的装置，它可以完成市电与备用电源转换、负载分路以及保护、测量、告警等功能。

移动基站直流系统与交换局直流系统的区别

当基站蓄电池放电至第一级切断电压设置点时（3小时左右），自动断开负荷较大的基站设备，以保证传输设备较长时间（20小时左右）正常运行；

若市电停电时间较长而移动发电机组未上站时，当蓄电池放电至终止电压时则自动断开电池输出，以免蓄电池继续放电而造成蓄电池的损坏。因此，移动发电机组应在蓄电池放电至终止电压前上站发电，以免造成通信的中断。

开关电源

分类

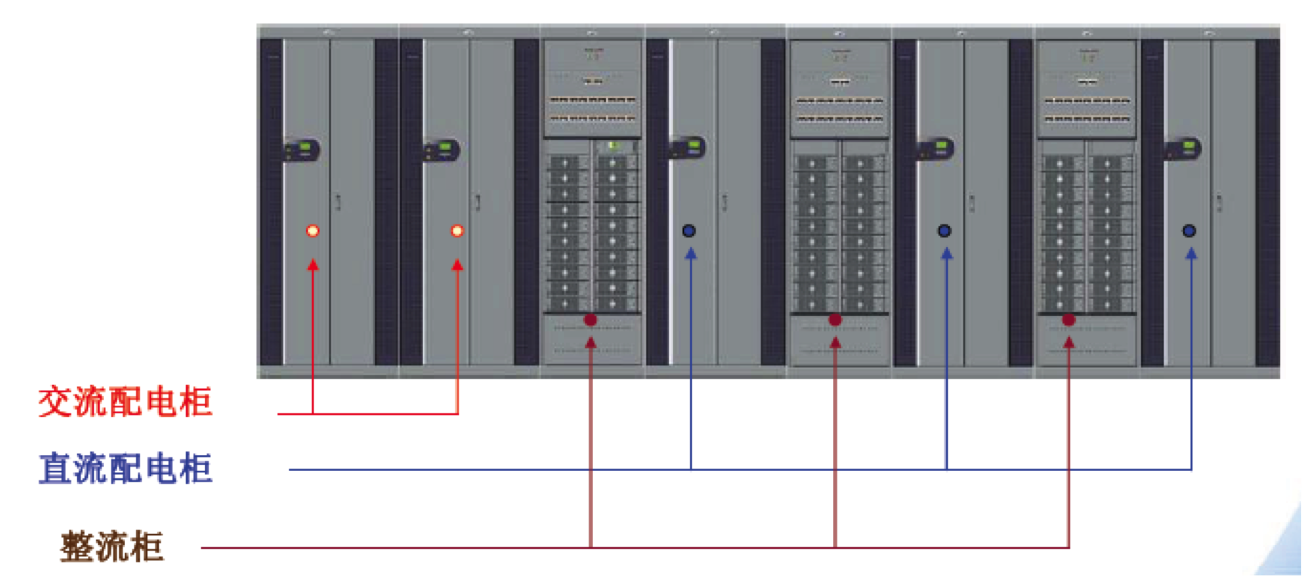

■开关电源架

仅有整流功能而不具备直流配电及电池输入功能，与直流屏等可组成大容量直流供电系统

■组合开关电源

机架内具有整流、交直流配电、电池输入、控制等功能在内的完整机架，用于容量较小的系统

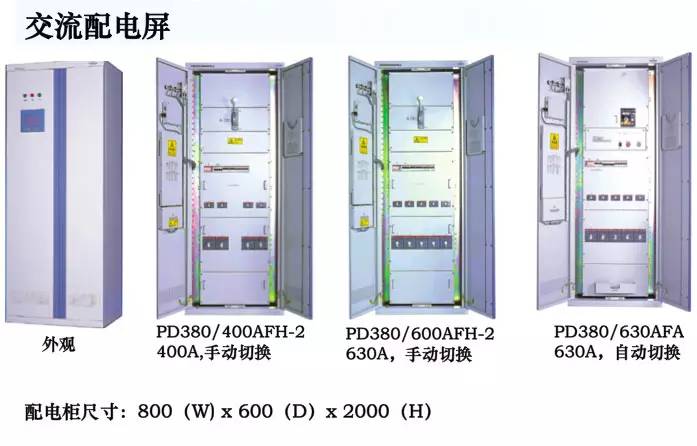

交流配电屏

用于高频开关整流器及其他通信用电设备的交流配电屏，主要作为交流电源的接入与负荷的分配。

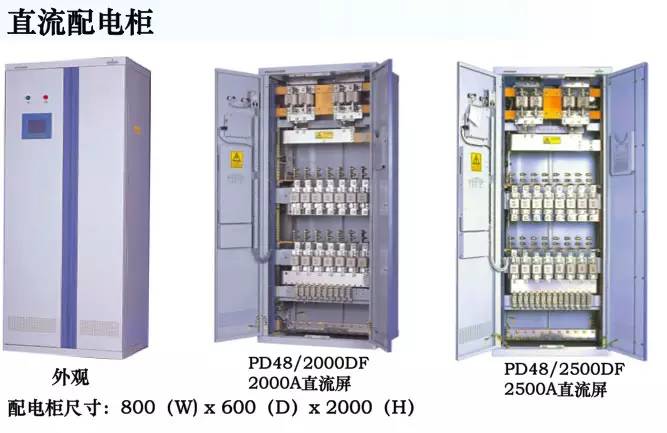

直流配电柜

组网方式

■在监控系统中，省监控中心（PSC）与监控中心（SC）之间、监控单元（SU）与监控中心（SC）之间传输通信应根据实际的传输资源状况，选择稳定、可靠、合理的传输组网方式

单向链形组网

E1双向保护环方式

IP组网

无线组网

E1单独组网

■组网建议

对于具有E1传输资源的基站，若E1传输资源丰富并能够组成E1传输环路保护的，应首选独立E1或E1双向保护环组网

如果条件不具备的，可选择E1单向链组网。采用E1传输组网时，优选基于IP组网的方式

对于提供IP传输的基站，建议使用IP组网方式

对于边际站等传输资源匮乏、又需要进行动力环境监控的基站，可以采用无线传输方式组网
