【世纪瑞达资讯】机房内两光纤配线柜之间的理线
世纪瑞达资讯：在信息机房内，时常会出现两个光纤配线柜之间敷设有一束双绞线的要求，这时如果在两个配线架上使用相同的配线架进线及出现规则，就可能会出现线束扭转的现象。要解决这个问题，两个光纤配线柜应分别选用不同的理线表。以下以左侧光纤配线柜（A配线架）向右侧光纤配线柜（B配线架）敷设双绞线（右进上出）为例，分A、B、C、D四种情况进行分析（图中使用蓝、橙、绿、棕、灰五种颜色分别标明最上层、次上层、中层、次下层和最下层）：
A.、右侧光纤配线架与左侧光纤配线架同方向，且均为右侧进线（右进上出）
根据图示，在A配线架上双绞线的排列为1号线最先出现，其他线按顺序出线，排列整齐；在B配线架上仍然是1号线先出线，但因它排列在B配线架线束中4号线的位置，所以每层线在出线时会有交叉，由于五层线的交叉位置完全一致，所以在B配线架上不会影响美观。
B、右侧光纤配线架与左侧光纤配线架同方向，右侧机柜为左侧进线（左进上出）
根据图示，在A配线架上双绞线的排列为1号线最先出现，其他线按顺序出线，排列整齐；在B配线架上为24号线先出线，改为了下出线方式，由于最上层的线全部覆盖在所有的线上，保持了一层完全平整的斜线，所以在B配线架上依旧美观。

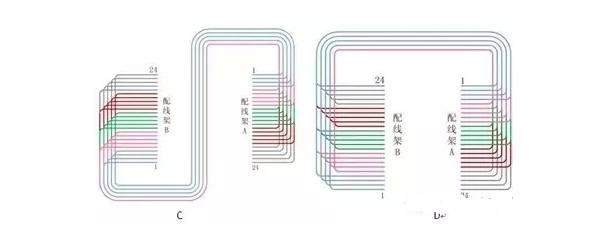

C、右侧光纤配线架与左侧光纤配线架反方向，且均为右侧进线（右进上出）
根据图示，在A配线架上双绞线的排列为1号线最先出现，其他线按顺序出线，排列整齐；在B配线架上仍然是1号线先出线，但因它排列在B配线架线束中4号线的位置，所以每层线在出线时会有交叉，由于五层线的交叉位置完全一致，所以在B配线架上不会影响美观。
D、右侧光纤配线架与左侧光纤配线架反方向，右侧光纤配线架为左侧进线（左进上出）
根据图示，在A配线架上双绞线的排列为1号线最先出现，其他线按顺序出线，排列整齐；在B配线架上为24号线先出线，改为了下出线方式，由于最上层的线全部覆盖在所有的线上，保持了一层完全平整的斜线，所以在B配线架上依旧美观。
世纪瑞达小结：由上述这四种光纤配线架摆放方法和进线方向的理线方式组合，利用类推出其他组合的理线方式。采用这样的方法，可以确保整束双绞线不会在敷设过程中翻转，仅需要改变第2个配线架的出线方式就可以解决问题。
