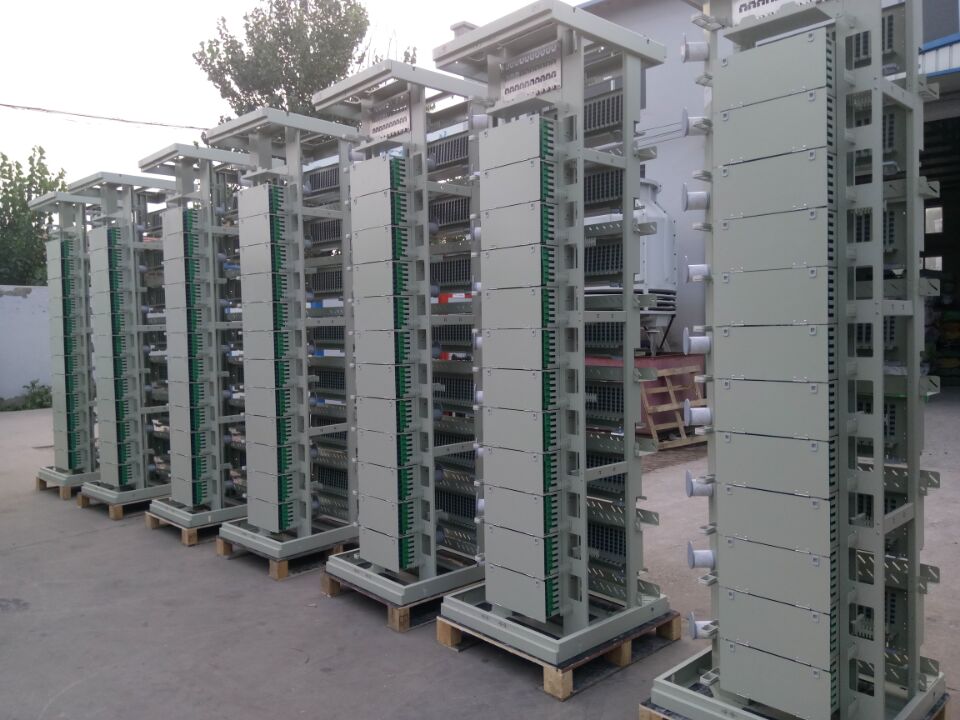

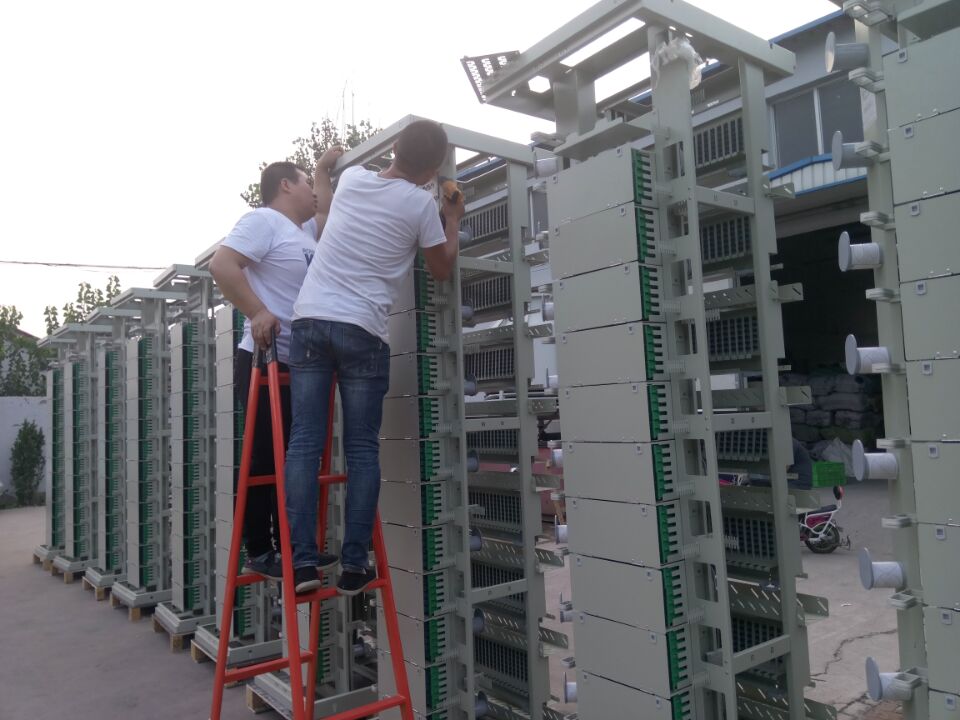

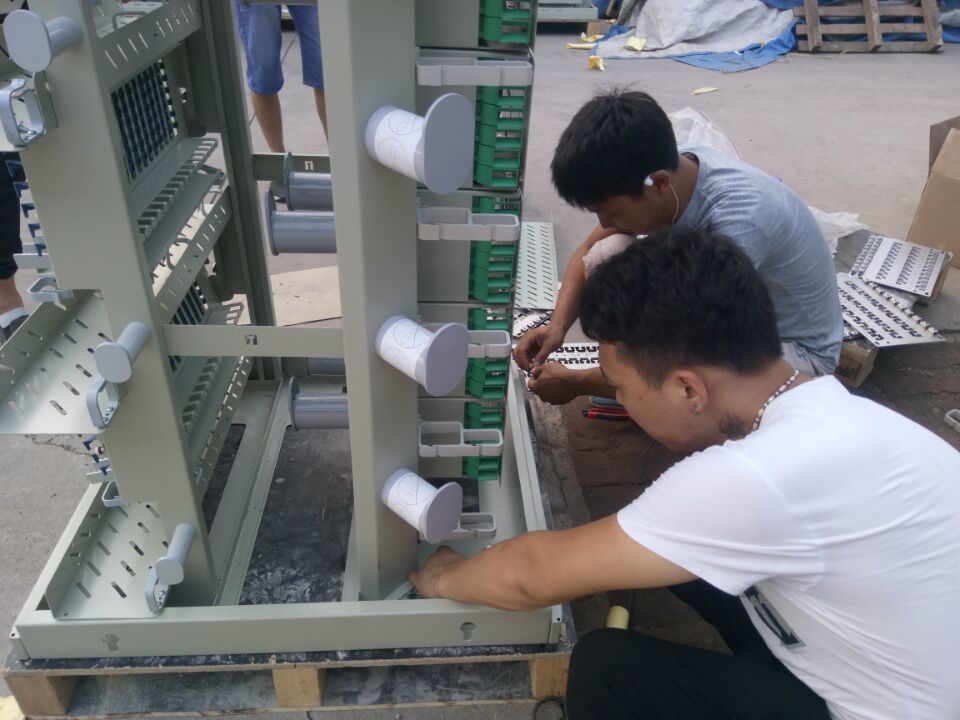

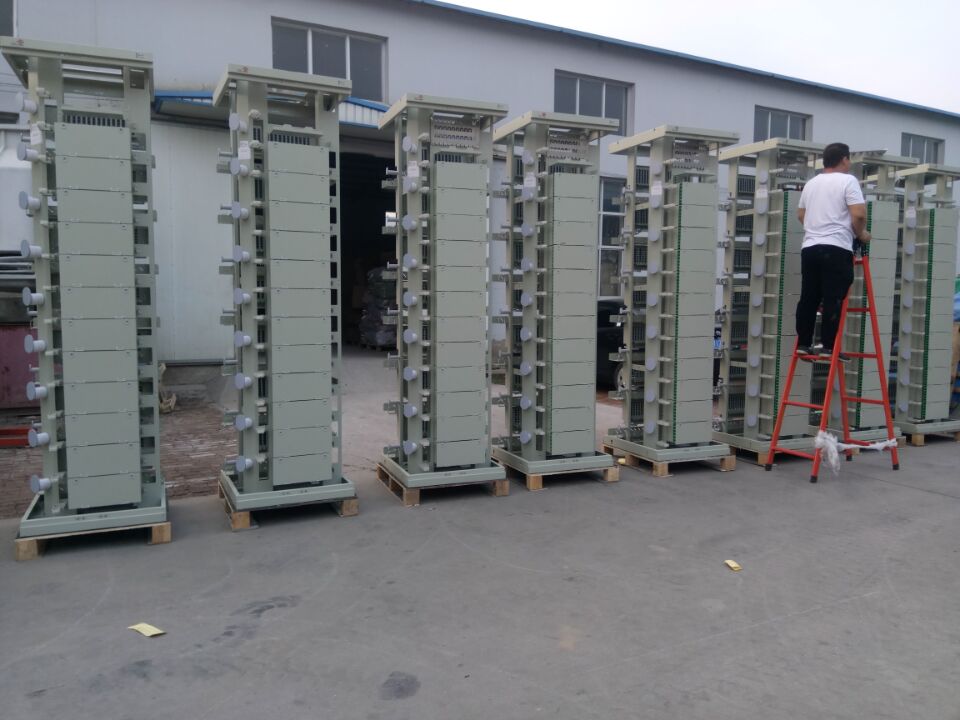

昨日世纪瑞达为客户专业定制的光纤总配线架，已经进入结尾工作新鲜出炉了，那么有很多客户问到我关于光纤总配线架的详情，世纪瑞达今天带你一起来了解一下。

详细介绍

光纤总配线架即一侧连接交换机外线，另一侧连接交换机人口和出口的内部电缆布线的配线架。英文简写MDF，全称Main Distribution frame 总配线架是管理子系统中***重要的组件，是实现垂直干线和水平布线两个子系统交叉连接的枢纽。配线架通常安装在机柜或墙上。通过安装附件，配线架可以全线满足UTP、STP、同轴电缆、光纤、音视频的需要。在网络工程中常用的配线架有双绞线配线架和光纤配线架。总配线架适用于与大容量电话交换设备配套使用，用以接续内、外线路。一般还具有配线、测试和保护局内设备及人身安全的作用。双面机架采用特殊铝型材做材料，安装方便，有机架式和机柜式两种结构，便于扩容。单面机架融汇双面机架的优点，节约机房空间，全部操作均在正面进行，避免长跳线过多、混乱不堪的情况，使维护更简单。全模块结构，配置安装灵活方便。总配线架由机架、保安接线排、测试接线排、保安单元及其它附件组成。具有良好的保护功能，防止因雷电和其它原因产生的过电流、过电压对通信设备和机房的人员造成危害。所有塑料均采用阻燃工程塑料。接触表面采用镀金、银、镍工艺和防腐处理。四级告警：单元、排、列告警和总告警(声、光)。机架具有可靠的接地系统。

 MDF总配线架工作原理

所有外线均接至总配线架，再由总配线架接至相关的机械设备上。外线电缆是不能直接与交换机相连的，其间必须经过一种交接设备，这就是总配线架。

总配线架的基本功能如下：

1) 具有配线功能，通过跳线可将任一内线连接到任一外线上。

2) 具有防护装置，它和外线上的、交换机内的防护设施一起构成一个防护系统，防止由外线进入的过电压、过电流对局内的设备和操作人员造成损坏和伤害。

3) 具有对内外线进行测试的位置。

4) 具有告警功能，告警时发出可闻、可见信号，能及时发现动作的保安单元。MDF总配线架作为交换机防护的保护装置，在防雷电过电压、防工频感应过电压和工频接触过电流方面发挥了重要作用。但也有其明显的薄弱环节

光纤总配线架又称MODF适用新建机房独立光纤跳接场景、现有机房独立光纤跳接场景。该产品采用传统MDF式的线缆管理方式，即直列模块部分为外线侧，提供室外光缆固定、汇流、熔接与终端功能；横列模块部分为内线侧，提供室内设备光纤光缆的终端或熔接与终端功能；整个架体，具有对跳纤的路由、挂放、调度等管理功能。

产品特点:

1、正面采用12芯一体化右出纤托盘；【直列模块】

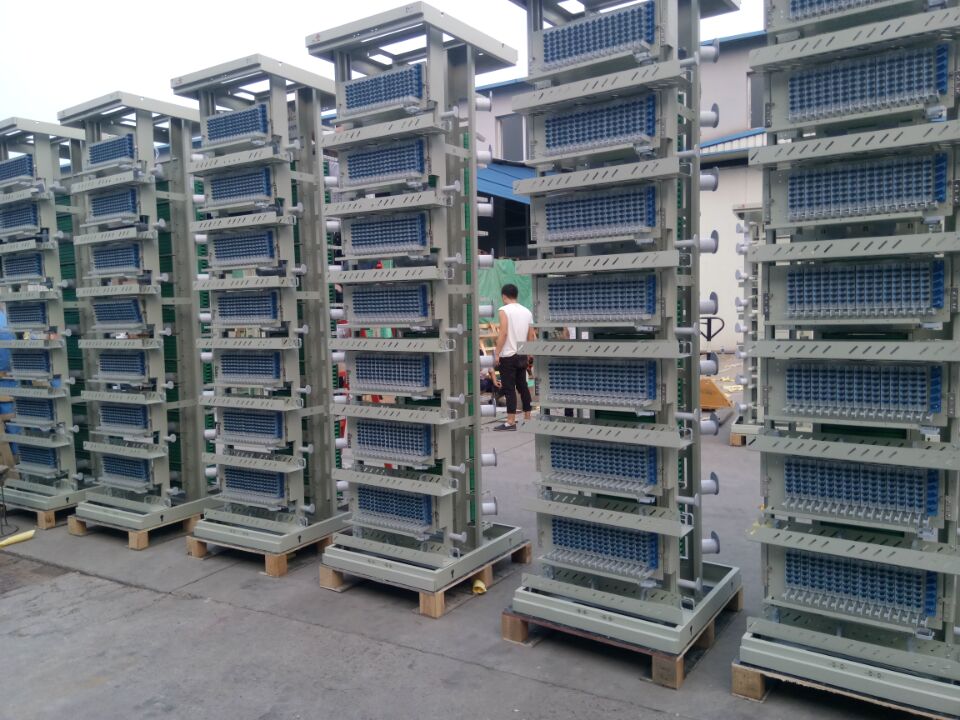

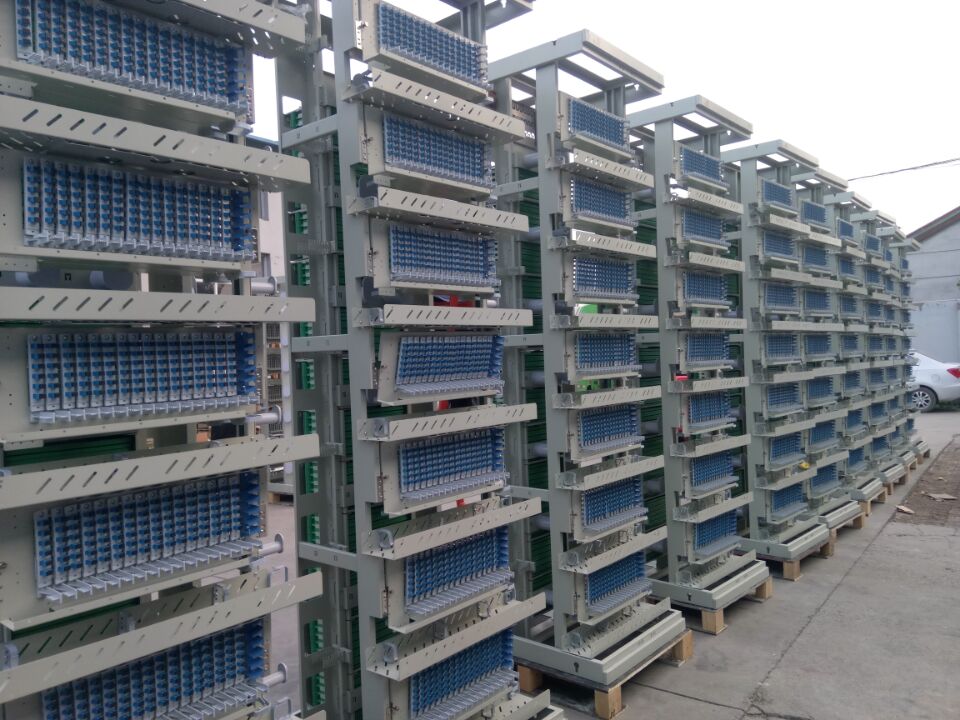

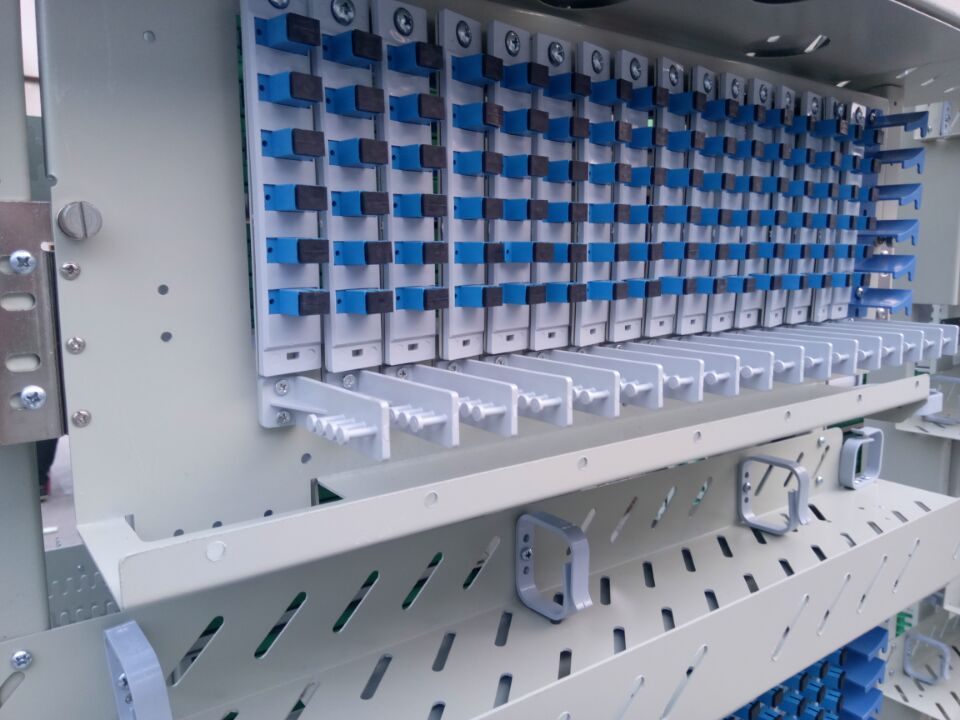

2、反面采用12芯终端托盘或翻转式终端机框；【横列模块】

3、【直列模块】为抽拉式12芯一体化托盘组成，完成熔接、终端功能，方便操作，调纤更安全；

4、横列模块引入设备缆，完成到光设备的终端功能；

5、光缆引入装置引入线路侧外缆，具备外缆固定、分支保护、接地、以及熔接功能；

6、跳纤通过机架侧面通道连接前后直列与横列模块，正面看不到冗余的跳纤，整洁美观；

7、当多台并架时，机架具有设备纤与设备纤之间专用跳纤通道

相信大家看完以后一定有所收获，特别提醒一下：需要光纤总配线架、无线网接入户外柜、综合集装柜等一系列光纤通信产品的小伙伴们可以随时联系我们哦！很多产品我们没有宣传，但是我们都可以为您专业定做的，所以在您需要的同时可以和我们咨询报价，我们会给您一个满意的回复。最后感谢各位通信人的关顾，谢谢大家！明天上午11点不见不散！
