世纪瑞达：光纤熔接机的结构有哪些？
世纪瑞达资讯：光纤熔接机是光纤接续方式中使用最广泛的一种方式，它采用电弧熔接法，利用电弧放电产生2000℃以上的高温，使接续的两根光纤熔合为一根光纤，光纤熔接法一定要配置专用光纤熔接机。光纤熔接机的结构由以下几个部分组成。
1、显示器
熔接机采用摄像镜子和显示器来观察光纤的熔接过程，放大倍数可达200-300倍。过去不少机型以改变焦距来分别观察光纤的X、Y方向，熔接速度较慢。现在的熔接机一般采用纤芯直视法(PAS)监控，液晶显示器可同时显示X、Y方向的光纤影像，以此来观察光纤状态和熔接质量，熔接速度较快。
2、控制器
控制器包括监视单元和微处理机两部分。监视单元是本地光功率监测，由微处理机完成自动调整和连接损耗估算，可以通过改变微机程序调整发端放电时间和放电电流。用高分辨率的摄像机对光纤垂直观侧后，在荧光屏上显示出光纤图像，并利用光纤包层的透镜效应直接显示出被接纤芯的对准状况。同时，摄像机又将此观测信息提供给中心微处理控制器，由中心控制器控制微调机械进行自动对准，并控制放电及光纤连接损耗的间接估算。
3、 高压源
高压源主要有两种，一种高压源是将50Hz,220V交流电升压至3000-4OOOV高压、电流约20mA；另一种则是20kH或40kHz高频电源。高频方式高压源具有变压器体积小、效率高，电路采用集成电路等特点，因而在实际工程实践中用得最多。
4、放电电极
由钨棒加工成尖端呈300圆锥形的一对电极，安装于电极架上，电极尖端间隔一般为0.7mm。光纤接续时通过电极的放电，在电极间产生电弧，瞬间温度达到2000℃左右，使处于电弧中心位置的光纤熔化。电极使用一段时间后，表面会有氧化附着层，应定期予以清除。一般普通电极的寿命为2000次，电极消耗过度若继续使用，会影响光纤接续质量。
5、调芯装置
调芯装置又称调整架，常用“杠杆”型微调机构。V形槽的三维微调通过安装在长杆端的螺旋测微器实现。放置于V形槽中的光纤，由机械压板固定。X,Y方向微调由伺服电动机顶动，杠杆机构是为了使调整更精细，轴向(Z向)调节由螺旋测微器移动。这种机构的微调范围为士105m以卜，调节精度为士0.1μm，Z轴位移精度优于1μm。
光纤熔接机是通信行业必不可少的过程，通过这篇文章大家应该对光纤熔接机有所了解，查看更多通信信息请关注世纪瑞达微信公众号。如需咨询更多信息可拨打下方电话或者登陆官网，期待与您的合作。
官微：tjsjrd007
官网：www.tjsjrd.com
免费热线：400-606-1383

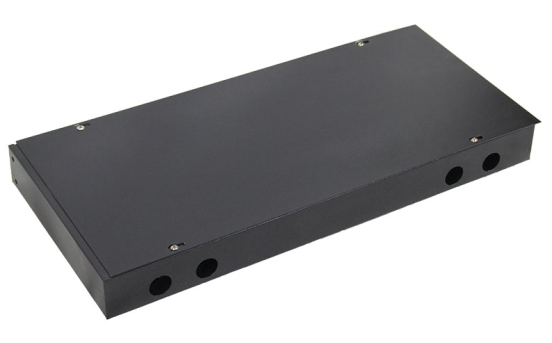

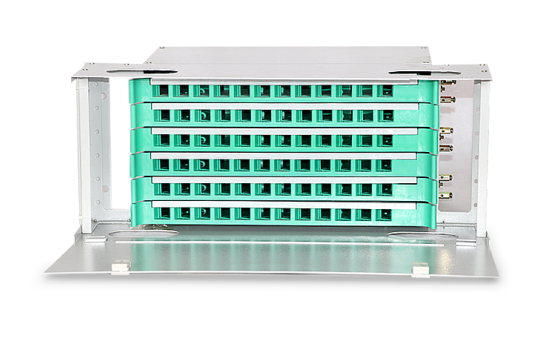

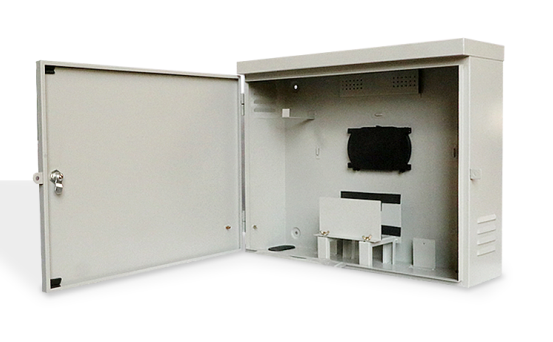

光纤分纤箱/光缆交接箱/光纤配线柜
